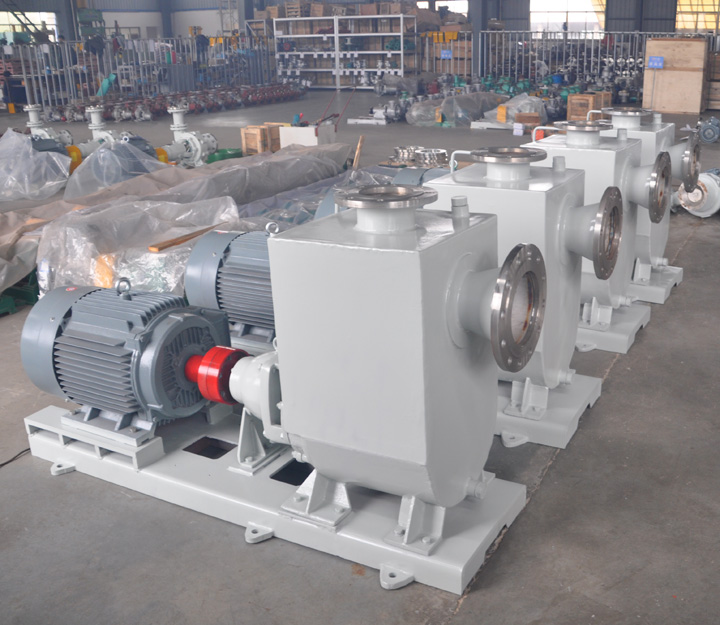

TIJZ化工流程离心自吸泵

型号意义	TIJZ80-65-160
T	企业代号
I	国际标准化工离心泵
Z	自吸泵
80	进口口径80mm
65	出口口径65mm
160	叶轮名义直径160mm
名称：	TIJZ化工离心自吸泵/ IHZ不锈钢自吸泵/不锈钢自吸离心泵/化工自吸泵/自吸泵/自吸离心泵
输送介质：	中性或腐蚀性液体
适用行业：	化工，医药，环保，废水，水，处理，海化淡化
产品特点：	强自吸
结构形式：	国标、卧式、泵与电机联轴器连接
自吸高度：	4m
口径：	25～200mm
流量：	2-1400m3/h
扬程：	20-125m
转速：	1450/2900r/min
工作温度：	-20～+350℃
压力等级：	1.6Mpa
功率：	1.1-400kw
材料：	304、304L、316、316L、HC276、TA2

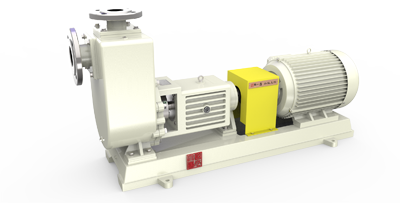

一、产品简介：

产品概述：
TIJZ化工流程自吸离心泵(简称：离心泵)是按照国家标准设计的新技术产品并结合TI泵的工艺设计制造，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。在结构设计上，加粗了轴径、缩短了悬臂比，消除了化工泵的弊病，提高了运行稳定性，降低了维修费用和运行成本。对机械密封和密封腔结构进行了不断地探索和改进，成功地使用于纯碱、氯碱、制盐、冶金、造纸、环保等行业及易结晶、多颗粒的工况、可输送悬浮物颗粒小于3mm，含固量小于5%的液体。该泵具有耐腐、耐磨、耐高温、不氧化、机械强度高、运转平稳、结构****合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用，****解决了机械传动泵的轴封泄漏，而设计的全密封、无污染、强自吸、高效节能的新型工业用泵。
产品优点：
1.TIJZ化工流程自吸离心泵是根据IS02858／GB5662／DIN24256国际标准，将离心泵和自吸离心泵性能相结合，自行设计研发的强自吸的新型工业用泵，技术指标达到国内外同类产品****水平；
2.泵体、泵盖、叶轮等过流部件均采用优质不锈钢或特殊材料制造；
3.轴封为内装式单端面机械密封，对磨的密封面可选配：碳化硅、硬质合金等材料，可按要求选配双端面机械密封和外装式机械密封，以达到各种工况要求。
5.卧式安装，振动小，噪音低，运行平稳，国际标准设计，可与标准化工离心泵互换，方便用户更换和使用；
6.气液混合自吸式设计，具有强自吸功能，自吸高度可达4m；
产品用途：
广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于高温、强碱、有机容剂和贵重液体的输送。
性能范围：设计压力：1.6Mpa、流量:2-1400m3/h、扬程：20-125m、功率：1.1-400kw
适用温度：-30～120℃，采用新型材料耐温可达350℃；
注意事项：当介质比重大于1.3mg/cm3时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶的介质。

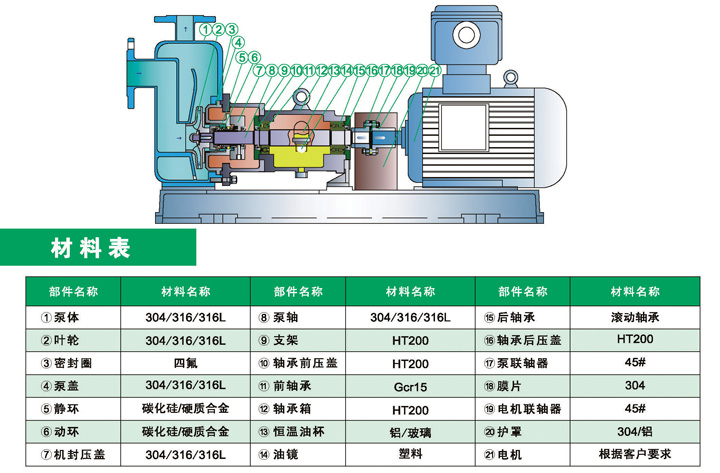

二、结构图：



三、性能曲线图：



四、性能参数表：

型号	转速r/min	流量 m3/h	扬程 m	效率 ％	自吸高度 m	进口X出口 mm	电机功率 kw	整机质量 kg
TIJZ25-20-125	2900	1.5	22	18	0-8	25×20	1.1	75
		2	20	20
		3.2	18.5	24
	1450	0.75	5.4	15			0.37	55
		1	5	17
		1.6	4.6	21
TIJZ25-20-160	2900	1.5	34.3	19	0-8	25×20	1.5	80
		2	32	22
		3.2	29.6	25
	1450	0.75	8.5	16			0.37	55
		1	8	18
		1.6	7.5	24
TIJZ25-20-200A	2900	1.5	42	28	0-8	25×20	3	124
		2	40	32
		3.2	38	30
	1450	0.75	10.5	15			0.55	90
		1	10	18
		1.6	9.5	24
TIJZ25-20-200	2900	1.5	52.5	18	0-8	25×20	4	124
		2	50	20
		3.2	48	22
	1450	0.75	13.1	15			0.75	90
		1	12.5	18
		1.6	12	24
TIJZ25-20-250A	2900	1.5	62	26	0-8	25×20	7.5	225
		2	60	30
		3.2	58	28
	1450	0.75	15.5	15			1.5	118
		1	15	18
		1.6	14.5	24
TIJZ25-20-250B	2900	1.5	72	26	0-8	25×20	5.5	225
		2	70	30
		3.2	68	28
	1450	0.75	18	15			1.1	118
		1	17.5	18
		1.6	17	24
TIJZ25-20-250	2900	1.5	82	12	0-8	25×20	7.5	225
		2	80	18
		3.2	78.5	26
	1450	0.75	20.5	11			1.5	118
		1	20	16
		1.6	19.5	24
TIJZ32-20-125	2900	2	22	20.5	0-8	32×20	1.5	75
		3.2	20	20
		5.5	18.5	18
	1450	1	5.4	24			0.55	45
		1.6	5	22
		2.75	4.6	22.5
TIJZ32-20-160	2900	2	34.3	25	0-8	32×20	2.2	98
		3.2	32	24
		5.5	29.6	21.5
	1450	1	8.5	18			0.55	55
		1.6	8	22
		2.75	7.5	24.5
TIJZ32-20-200A	2900	2	42	32	0-8	32×20	4	140
		3.2	40	36
		5.5	38	34
	1450	1	10.5	25			0.75	78
		1.6	10	28
		2.75	9.5	26
TIJZ32-20-200	2900	2	52.5	22	0-8	32×20	4	140
		3.2	50	26
		5.5	48	28.5
	1450	1	13.1	15			0.75	78
		1.6	12.5	18
		2.75	12	19.5
TIJZ32-20-250A	2900	2	62	26	0-8	32×20	7.5	160
		3.2	60	30
		5.5	58	28
	1450	1	15.5	15			1.1	98
		1.6	15	18
		2.75	14.5	24
TIJZ32-20-250B	2900	2	72	26	0-8	32×20	7.5	160
		3.2	70	30
		5.5	68	28
	1450	1	18	15			1.1	98
		1.6	17.5	18
		2.75	17	24
TIJZ32-20-250	2900	2	82	16	0-8	32×20	11	160
		3.2	80	20
		5.5	78.5	23
	1450	1	20.5	15			1.5	98
		1.6	20	18
		2.75	19.5	24
TIJZ40-25-125	2900	4.4	22	30	0-8	40×25	2.2	75
		6.3	20	31
		8.3	18.5	32
	1450	2.2	5.4	26			0.55	42
		3.2	5	28
		4.2	4.6	32
TIJZ40-25-160	2900	4.4	34.3	30	0-8	40×25	3	124
		6.3	32	31
		8.3	29.6	32
	1450	2.2	8.5	23			0.55	78
		3.2	8	25
		4.2	7.5	28
TIJZ40-25-200A	2900	4.4	42	26	0-8	40×25	4	170
		6.3	40	33
		8.3	38	32
	1450	2.2	10.5	25			0.55	102
		3.2	10	28
		4.2	9.5	26
TIJZ40-25-200	2900	4.4	52.5	20	0-8	40×25	5.5	170
		6.3	50	23
		8.3	48	30
	1450	2.2	13.1	25			1.1	102
		3.2	12.5	28
		4.2	12	26
TIJZ40-25-250A	2900	4.4	62	24	0-8	40×25	7.5	255
		6.3	60	28
		8.3	58	28
	1450	2.2	15.5	20			1.1	155
		3.2	15	24
		4.2	14.5	22
TIJZ40-25-250B	2900	4.4	72	24	0-8	40×25	11	255
		6.3	70	28
		8.3	68	28
	1450	2.2	18	20			1.5	155
		3.2	17.5	24
		4.2	17	22
TIJZ40-25-250	2900	4.4	82	24	0-8	40×25	11	255
		6.3	80	28
		8.3	78.5	28
	1450	2.2	20.5	20			1.5	155
		3.2	20	24
		4.2	19.5	22
TIJZ50-32-125	2900	7.5	22	43	0-8	50×32	3	110
		12.5	20	51
		15	18.5	49
	1450	3.75	5.4	40			0.55	55
		6.3	5	45
		7.5	4.6	42
TIJZ50-32-160	2900	7.5	34.3	35	0-8	50×32	4	135
		12.5	32	47
		15	29.6	47
	1450	3.72	8.5	30			0.55	68
		6.3	8	40
		7.5	7.5	40
TIJZ50-32-200A	2900	7.5	42	28	0-8	50×32	5.5	180
		12.5	40	39
		15	38	43
	1450	3.7	10.5	23			0.75	170
		6.3	10	33
		7.5	9.5	36
TIJZ50-32-200	2900	7.5	52.5	28	0-8	50×32	7.5	180
		12.5	50	40
		15	48	48
	1450	3.7	13.1	22			1.1	170
		6.3	12.5	33
		7.5	12	40
TIJZ50-32-250A	2900	7.5	62	23	0-8	50×32	7.5	255
		12.5	60	33
		15	58	36.5
	1450	3.75	15.5	17			1.1	155
		6.3	15	27
		7.5	14.5	31
TIJZ50-32-250B	2900	7.5	72	23	0-8	50×32	15	255
		12.5	70	33
		15	68	36.5
	1450	3.75	18	17			2.2	155
		6.3	17.5	27
		7.5	17	31
TIJZ50-32-250	2900	7.5	82	23	0-8	50×32	18.5	255
		12.5	80	33
		15	78.5	36.5
	1450	3.75	20.5	17			2.2	155
		6.3	20	30
		7.5	19.5	33
TIJZ65-50-125	2900	15	21.8	46	0-8	65×50	4	135
		25	20	61
		30	18.5	67
	1450	7.5	5.35	46			0.55	75
		12.5	5	61
		15	4.7	67
TIJZ65-50-160	2900	15	35	46	0-8	65×50	5.5	155
		25	32	56
		30	30	65
	1450	7.5	8.8	40			1.1	145
		12.5	8	51
		15	7.2	60
TIJZ65-40-200A	2900	15	42	41	0-8	65×40	7.5	210
		25	40	52
		30	38	53.5
	1450	7.5	10.5	35			1.5	132
		12.5	10	46
		15	9.5	47.5
TIJZ65-40-200	2900	15	53	35	0-8	65×40	11	210
		25	50	51
		30	47	48
	1450	7.5	13.2	30			1.5	132
		12.5	12.5	46
		15	11.8	42
TIJZ65-40-250A	2900	15	62	34	0-8	65×40	15	360
		25	60	46
		30	58	50
	1450	7.5	15.5	28			2.2	240
		12.5	15	39
		15	14.5	43
TIJZ65-40-250B	2900	15	72	34	0-8	65×40	18.5	360
		25	70	46
		30	68	50
	1450	7.5	18	28			3	240
		12.5	17.5	39
		15	17	43
TIJZ65-40-250	2900	15	82	33	0-8	65×40	22	360
		25	80	48
		30	78	50
	1450	7.5	21	28			4	240
		12.5	20	43
		15	19.4	45
TIJZ65-40-315A	2900	15	105	28	0-8	65×40	30	480
		25	100	39
		30	98	42.5
	1450	7.5	26.2	22			5.5	260
		12.5	25	33
		15	24.5	37
TIJZ65-40-315	2900	15	127	28	0-8	65×40	37	480
		25	125	39
		30	123	42.5
	1450	7.5	32.3	22			5.5	260
		12.5	32	33
		15	31.7	37
TIJZ80-65-125	2900	30	22.5	52	0-8	80×65	7.5	195
		50	20	65
		60	18	70
	1450	15	5.6	50			1.1	125
		25	5	64
		30	4.5	68
TIJZ80-65-160	2900	30	36	60	0-8	80×65	11	228
		50	32	64
		60	29	53
	1450	15	9	58			1.5	145
		25	8	62
		30	7.2	50
TIJZ80-50-200A	2900	30	42	53	0-8	80×50	15	250
		50	40	63
		60	38	62
	1450	15	10.5	44			2.2	155
		25	10	57
		30	9.5	58
TIJZ80-50-200	2900	30	53	53	0-8	80×50	15	250
		50	50	63
		60	47	55
	1450	15	13.2	49			3	155
		25	12.5	57
		30	11.8	48
TIJZ80-50-250A	2900	30	62	44	0-8	80×50	22	480
		50	60	57
		60	58	59
	1450	15	15.5	39			3	370
		25	15	51
		30	14.5	52.5
TIJZ80-50-250B	2900	30	72	44	0-8	80×50	30	480
		50	70	57
		60	68	59
	1450	15	18	39			4	400
		25	17.5	51
		30	17	52.5
TIJZ80-50-250	2900	30	84	48	0-8	80×50	37	480
		50	80	56
		60	75	50
	1450	15	21	39			5.5	400
		25	20	51
		30	18.8	52.5
TIJZ80-50-315A	2900	30	105	39	0-8	80×50	45	560
		50	100	51
		60	98	52.5
	1450	15	26.2	35			7.5	476
		25	25	46
		30	24.5	47.5
TIJZ80-50-315	2900	30	128	39	0-8	80×50	55	560
		50	125	51
		60	123	52.5
	1450	15	32.5	35			11	476
		25	32	46
		30	31.5	47.5
TIJZ100-80-125	2900	60	24	64	0-8	100×80	11	245
		100	20	65
		120	16.5	63
	1450	30	6	60			1.5	198
		50	5	64
		60	4	63
TIJZ100-80-160	2900	60	36	60	0-8	100×80	18.5	250
		100	32	70
		120	28	65
	1450	30	9.2	58			3	192
		50	8	69
		60	6.8	68
TIJZ100-65-200A	2900	60	42	63	0-8	100×65	30	480
		100	40	72
		120	38	71
	1450	30	10.5	60			4	180
		50	10	68
		60	9.5	63
TIJZ100-65-200	2900	60	54	63	0-8	100×65	37	256
		100	50	68
		120	47	56
	1450	30	13.5	60			5.5	246
		50	12.5	68
		60	11.8	63
TIJZ100-65-250A	2900	60	62	57	0-8	100×65	37	382
		100	60	68
		120	58	67
	1450	30	15.5	50			5.5	342
		50	15	63
		60	14.5	64
TIJZ100-65-250B	2900	60	72	57	0-8	100×65	45	480
		100	70	68
		120	68	67
	1450	30	18	50			5.5	360
		50	17.5	63
		60	17	64
TIJZ100-65-250	2900	60	87	60	0-8	100×65	45	550
		100	80	68
		120	74.5	67
	1450	30	21.3	50			7.5	420
		50	20	65
		60	19	64
TIJZ100-65-315A	2900	60	105	48	0-8	100×65	55	670
		100	100	62
		120	98	64
	1450	30	26.2	44			7.5	580
		50	25	58
		60	24.5	60
TIJZ100-65-315	2900	60	133	63	0-8	100×65	75	670
		100	125	65
		120	118	62
	1450	30	34	60			11	580
		50	32	64
		60	30	63
TIJZ125-100-200	2900	120	57.5	54	0-8	125×100	55	660
		200	50	68
		240	44.5	61
	1450	60	14.5	59			11	540
		100	12.5	72
		120	11	71
TIJZ125-100-250A	2900	120	62	63	0-8	125×100	55	850
		200	60	75
		240	58	74
	1450	60	15.5	59			11	660
		100	15	72
		120	14.5	71
TIJZ125-100-250B	2900	120	72	63	0-8	125×100	75	850
		200	70	75
		240	68	74
	1450	60	18	59			15	660
		100	17.5	72
		120	17	71
TIJZ125-100-250	2900	120	87	57	0-8	125×100	75	850
		200	80	68
		240	72	67
	1450	60	21.5	56			15	660
		100	20	62
		120	18.5	58
TIJZ125-100-315A	1450	60	26.2	57	0-8	125×100	18.5	950
		100	25	68
		120	24.5	67
TIJZ125-100-315	1450	60	33.5	66	0-8	125×100	22	950
		100	32	77
		120	30.5	68
TIJZ125-100-400A	1450	60	42	56	0-8	125×100	30	1050
		100	40	62
		120	38	58
TIJZ125-100-400	1450	60	52	63	0-8	125×100	37	1050
		100	50	75
		120	48.5	72
TIJZ150-125-250	1450	120	22.5	61	0-8	150×125	22	632
		200	20	67
		240	17.5	63
TIJZ150-125-315	1450	120	34	72	0-8	150×125	45	700
		200	32	74
		240	29	75
TIJZ150-125-400A	1450	120	42	61	0-8	150×125	45	1180
		200	40	70
		240	38	63
TIJZ150-125-400	1450	120	53	61	0-8	150×125	55	1180
		200	50	70
		240	46	63
TIJZ200-150-250	1450	240	21.5	67	0-8	200×150	55	700
		400	20	79
		460	17.5	77
TIJZ200-150-315	1450	240	37	67	0-8	200×150	75	1180
		400	32	78
		460	28.5	75
TIJZ200-150-400A	1450	240	42	67	0-8	200×150	90	1420
		400	40	78
		460	38	75
TIJZ200-150-400	1450	240	55	68	0-8	200×150	110	1420
		400	50	73
		460	45	77
