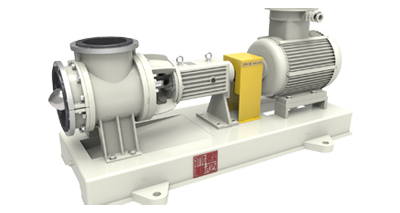

THZWS石墨轴流泵

型号意义	THZWS500
T	企业代号
H	标准化工离心泵
ZW	轴流泵
S	石墨材质
500	进口口径500mm
名称：	THZWS石墨轴流泵
输送介质：	适用于高温盐酸，高温硫酸，高温混合酸及强酸性高温介质
适用行业：	隔膜法烧碱、磷酸、真空制盐、乳酸钙、氧化铝、氯化钙、氯化铵、氯酸钠、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却，为提高设备生产能力
产品特点：	耐高温、耐腐、耐磨、机械强度高、高效节能等优点
结构形式：	卧式、泵与电机联轴器连接
口径：	250～1000mm
流量：	300～12000m3/h
扬程：	3～5m
工作温度：	-30℃～180℃
压力等级：	1.6Mpa
功率：	7.5～250kw

一、产品简介：

THZWS石墨轴流泵

耐高温盐酸 高温硫酸 高温混合酸及强酸性高温介质
采用德国****生产制造工艺，突破耐酸耐高温泵领域极限，是国内****拥有合成石墨静压纳米防透工艺制造石墨泵技术，突破国外细分市场垄断和技术避磊，是替代哈氏合金，钛合金等稀有金属合金材料的理想选择。
产品概述：
THZWS石墨轴流泵是我公司自主研发设计的新型耐酸，耐高温，耐腐，耐磨里面轴流泵，采用石墨材料制作，耐高温酸性介质的理想材料，既具有优异的耐温性，耐腐性，又具有非常好的耐磨性和优良的抗冲击性能，能适应各种不同的工况条件的泵，该泵既耐腐蚀又耐磨损，使用范围十分广泛，特别适用于含固量高，强酸性高温的腐蚀性介质（含固体颗粒的重量浓度≤10％，固体颗粒直径≤1.0mm）。
THZWS石墨轴流泵
产品优点：
1. THZWS石墨轴流泵是我公司参照GB/T13008标准结合非金属泵的工艺设计制造夹板式石墨轴流泵，具有耐高温、耐腐、耐磨、机械强度高、高效节能等优点，在-30℃～180℃的恶劣环境下可放心长期使用。
2．泵体、叶轮、后盖、轴封箱、轴套、轴保护套、节流环、叶轮罩等过流件主要材料采用浸渍石墨（碳纤，玻纤，铜）等材料供不同的工况条件选用。
3.泵壳整体石墨材料，厚度30mm-50mm,对夹式设计，金属支撑，限制了全塑石墨泵壳受热轴向膨胀和受压轴向压缩性****变形，克服了泵体产生压缩变形、冷缩变形等导致机械性能不稳定的缺点，采用CFD计算机流体力学设计水力部件进行模块设计和模压成型，应能承受高速高压液体的冲刷，且能够承受瞬时热冲击的影响，具有高抗汽蚀能力、尺寸****、流道光洁、互换性好，有效地提升了石墨轴流泵运行稳定性。
4.叶轮采用整体石墨材料，CFD计算机流体力学设计水力部件进行模块设计和精密加工，保证了可靠的扭矩传递，开式结构，流道优化设计、高效率、低NPSHR值，保证了泵流量及扬程稳定性；
5.泵的密封为集装式双端面耐高温耐腐耐磨机封，可输送含有颗粒，结晶介质。可配置API682标准密封布置和冲洗方案；
5.机封动环、静环采用高耐磨耐温的晶体碳化硅材料或HC276合金，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命；
6. 后拉式设计，无需拆卸管道，维修方便；
7. 结构形式：立式、卧式,直联传动、皮带传动、液力偶合、万向节传动。

适用范围：强制循环轴流泵适用于：隔膜法烧碱、磷酸、真空制盐、乳酸钙、氧化铝、氯化钙、氯化铵、氯酸钠、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却，为提高设备生产能力，增加换热器的传热系数作强制循环用。特别适用于高温盐酸，高温硫酸，高温混合酸及强酸性高温介质；
性能范围：设计压力：1.6mpa；
口径：250～1000mm；
流量：300～12000m3/h；
扬程：3～5m
功率：7.5～250kw；
使用温度： -30℃～180℃；

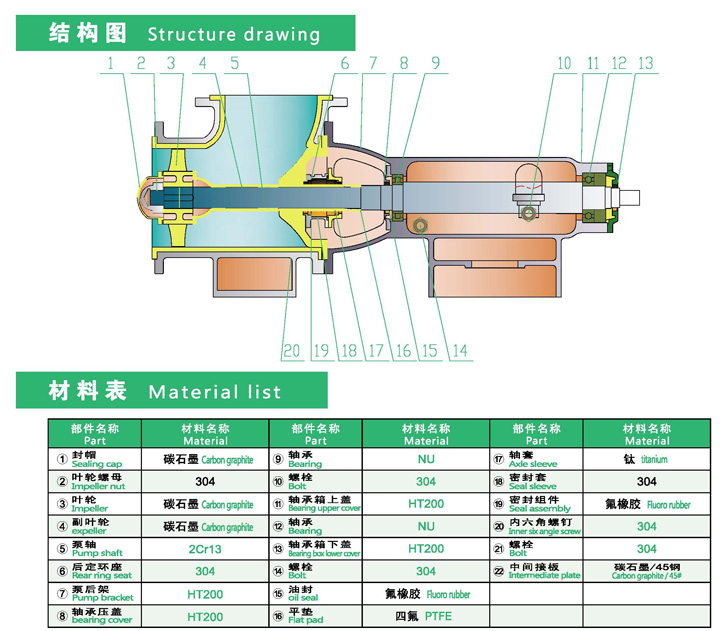

二、结构图：

三、性能参数表：

规格	额定流量   Q(m3/h)	流量范围   Q(m3/h)	额定扬程   H(m)	扬程范围   H(m)	转速   N(r/min)	配用电机 Kw
THZWS300I-A	900	500～900	4	3～5	1450	22 ～37
THZWS350I	1200	1000～1500	4	3～5	1450	30 ～45
THZWS450I	2200	1900～2300	4	3～5	980	45 ～75
THZWS500I	2700	2000～3000	4	3～5	740	75 ～110
THZWS600 I	3200	2800～3400	4	3～5	740	90 ～132
THZWS600II	3600	3400～4000	4	3～5	740	90 ～160
THZWS700I	4000	3800～5000	4	3～5	740	110 ～160
THZWS800	7000	6000～8000	4	2.5～6	590	110～200
THZWS900	9000	8000～11000	4	2.5～6	480	132～200
THZWS1000	12000	11000～14000	4	2.5～6	480	160～250
THZWS1100	15000	14000～17000	4	2.5～6	480	200～300
THZWS1200	18000	17000～20000	4	2.5～6	480	250～350
