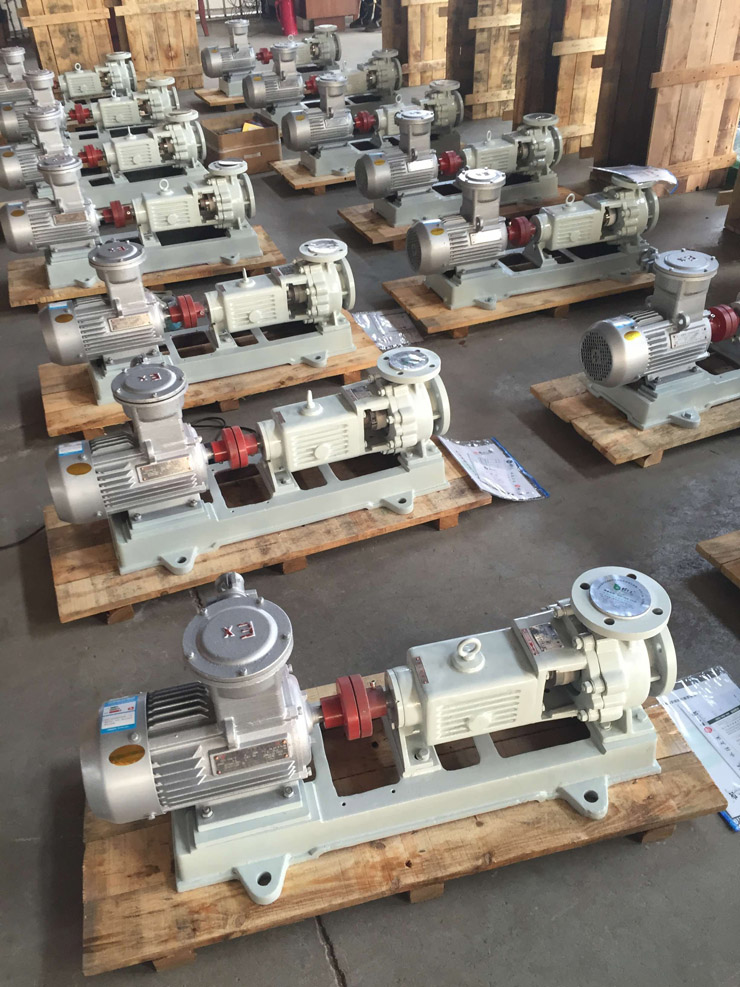

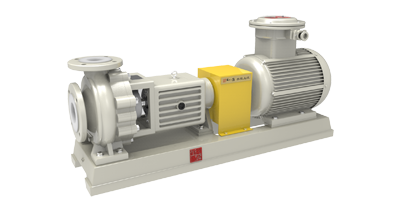

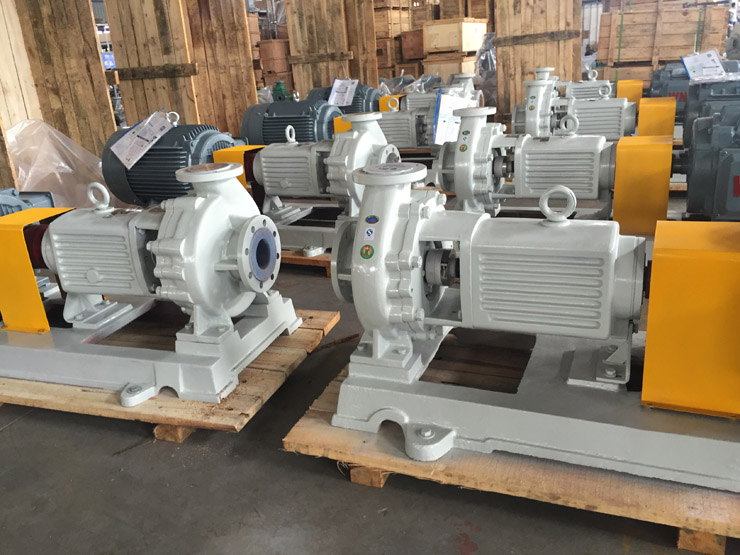

THF氟塑料离心泵

型号意义	THF80-65-160
T	企业代号
H	标准化工离心泵
F	氟塑料材质
80	进口口径80mm
65	出口口径65mm
160	叶轮名义直径160mm
名称：	THF衬氟离心泵
输送介质：	适用于高温盐酸，高温硫酸，高温混合酸及强酸性高温介质
适用行业：	化工，医药，制酸，氢氟酸，易燃，易爆，易挥发，高危行业
产品特点：	耐温性，耐腐性，又具有非常好的耐磨性和优良的抗冲击性能
结构形式：	卧式、泵与电机联轴器连接
口径：	25～250mm
流量：	5～1600m3/h
扬程：	3-125m
转速：	1450/2900r/min
工作温度：	≤180℃
压力等级：	1.6Mpa
功率：	0.75～250kw

一、产品简介：

产品概述：
衬氟离心泵第三代改良产品，是按国际标准并结合非金属泵的工艺设计制造，适用于长期输送任意浓度的强酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体采用金属外壳内衬聚全氟乙丙烯（FEP）及过流部件全部用塑料合金（PTFE、FEP）制成，集多种塑料泵之优点，具有耐腐蚀性强、耐磨性好、机械强度高、不老化、无毒素分解特点。在结构设计上,加粗了轴径、缩短了悬臂比，消除了化工泵的弊病，提高了运行稳定性，降低了维修费用和运行成本,泵的进出口均采用铸钢体加固，以增强了泵的耐压性。该泵具有耐腐、耐磨、耐高温、不氧化、机械强度高、运转平稳、结构****合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。
产品优点：
1.THF衬氟离心泵是按国际标准并结合非金属泵的工艺设计制造，具有耐腐、耐高温、不老化、机械强度高、高效节能等优点。
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点；
3.氟塑料（PTFE、FEP、PFA）是当今世界最****耐腐蚀材料（俗称：塑料王），可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损；
4.轴封选用****的外装式波纹管机械密封，不用拆卸即可调整机封，对磨的密封面可选配：碳化硅、无压烧结碳化硅、陶瓷、四氟、硬质合金等材料，以达到输送各种介质的要求，保证了机封的使用寿命。
5.无需独立润滑和冷却水，降低了能耗。
6.分为长支架轴联式和短支架直联式两种结构形式，无需拆卸管道，维修方便。
7.卧式安装，结构紧凑、国际标准设计，可与标准化工离心泵互换，方便用户更换和使用；
产品用途：广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于强酸碱、有机容剂和贵重液体的输送。
性能范围：设计压力：1.6Mpa、流量:2-1400m3/h、扬程：3-125m、功率：0.55-400kw
适用温度： -20～120℃，采用新型材料耐温可达180℃；
注意事项：当介质比重大于1.3mg/cm3时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶的介质。

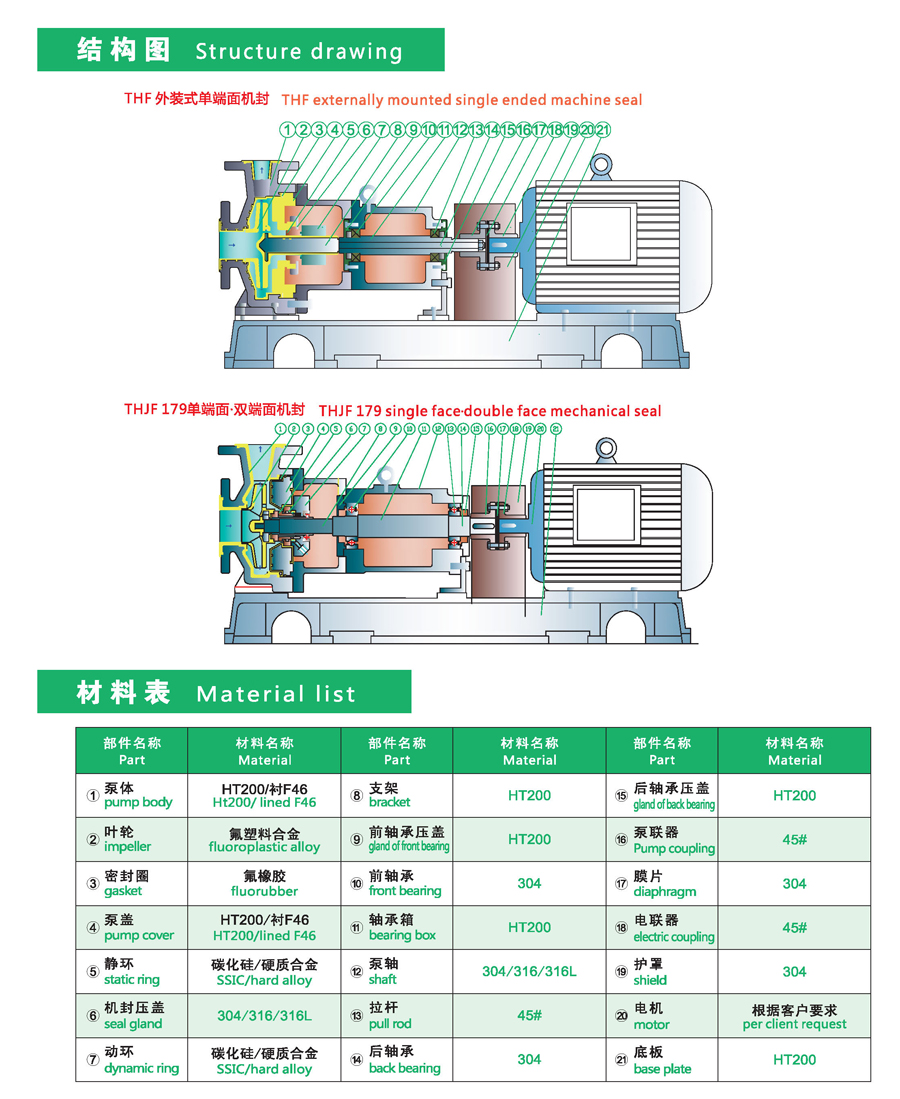

二、结构图：

三、性能曲线图：

四、性能参数表：

型号	转速r/min	流量 m3/h	扬程 m	效率 ％	汽蚀余量 m	进口X出口 mm	电机功率 kw	整机质量 kg
THF25-20-125	2900	2	20.5	25	2.5	25×20	1.1	75
		3.2	20	32	2.5
		5.5	18	46	2.5
	1450	0.75	5.4	15	2.5		0.37	55
		1	5	17	2.5
		1.6	4.6	21	3
THF25-20-160	2900	1.5	34.3	19	2.5	25×20	1.5	80
		2	32	22	2.5
		3.2	29.6	25	3
	1450	0.75	8.5	16	2.5		0.37	55
		1	8	18	2.5
		1.6	7.5	24	3
THF25-20-200A	2900	1.5	42	28	2.5	25×20	3	124
		2	40	32	2.5
		3.2	38	30	3
	1450	0.75	10.5	15	2.5		0.55	90
		1	10	18	2.5
		1.6	9.5	24	3
THF25-20-200	2900	1.5	52.5	18	2.5	25×20	4	124
		2	50	20	2.5
		3.2	48	22	3
	1450	0.75	13.1	15	2.5		0.75	90
		1	12.5	18	2.5
		1.6	12	24	3
THF25-20-250A	2900	1.5	62	26	2.5	25×20	7.5	225
		2	60	30	2.5
		3.2	58	28	3
	1450	0.75	15.5	15	2.5		1.5	118
		1	15	18	2.5
		1.6	14.5	24	3
THF25-20-250B	2900	1.5	72	26	2.5	25×20	5.5	225
		2	70	30	2.5
		3.2	68	28	3
	1450	0.75	18	15	2.5		1.1	118
		1	17.5	18	2.5
		1.6	17	24	3
THF25-20-250	2900	2	80	12	2.5	25×20	7.5	225
		3.6	80	18	2.5
		5.5	78.5	26	3
	1450	0.75	20.5	11	2.5		1.5	118
		1	20	16	2.5
		1.6	19.5	24	3
THF32-20-125	2900	2	22	25	2.5	32×20	1.5	75
		3.2	20	32	2.5
		5.5	18.5	46	3
	1450	1	5.4	24	2.5		0.55	45
		1.6	5	22	2.5
		2.75	4.6	22.5	3
THF32-20-160	2900	2	34.3	25	2.5	32×20	2.2	98
		3.2	32	24	2.5
		5.5	29.6	21.5	3
	1450	1	8.5	18	2.5		0.55	55
		1.6	8	22	2.5
		2.75	7.5	24.5	3
THF32-20-200A	2900	2	42	32	2.5	32×20	4	140
		3.2	40	36	2.5
		5.5	38	34	3
	1450	1	10.5	25	2.5		0.75	78
		1.6	10	28	2.5
		2.75	9.5	26	3
THF32-20-200	2900	2	52.5	22	2.5	32×20	4	140
		3.2	50	26	2.5
		5.5	48	28.5	3
	1450	1	13.1	15	2.5		0.75	78
		1.6	12.5	18	2.5
		2.75	12	19.5	3
THF32-20-250A	2900	2	62	26	2.5	32×20	7.5	160
		3.2	60	30	2.5
		5.5	58	28	3
	1450	1	15.5	15	2.5		1.1	98
		1.6	15	18	2.5
		2.75	14.5	24	3
THF32-20-250B	2900	2	72	26	2.5	32×20	7.5	160
		3.2	70	30	2.5
		5.5	68	28	3
	1450	1	18	15	2.5		1.1	98
		1.6	17.5	18	2.5
		2.75	17	24	3
THF32-20-250	2900	2	82	16	2.5	32×20	11	160
		3.2	80	20	2.5
		5.5	78.5	23	3
	1450	1	20.5	15	2.5		1.5	98
		1.6	20	18	2.5
		2.75	19.5	24	3
THF40-25-125	2900	6.3	22	30	2.5	40×25	2.2	75
		8	32	31	2.5
		10	30	32	3
	1450	2.2	5.4	26	2.5		0.55	42
		3.2	5	28	2.5
		4.2	4.6	32	3
THF40-25-160	2900	6.3	32	30	2.5	40×25	3	124
		8	32	31	2.5
		10	30	32	3
	1450	2.2	8.5	23	2.5		0.55	78
		3.2	8	25	2.5
		4.2	7.5	28	3
THF40-25-200A	2900	4.4	42	26	2.5	40×25	4	170
		6.3	40	33	2.5
		8.3	38	32	3
	1450	2.2	10.5	25	2.5		0.55	102
		3.2	10	28	2.5
		4.2	9.5	26	3
THF40-25-200	2900	6.3	52.5	20	2.5	40×25	5.5	170
		8	50	23	2.5
		10	48	30	3
	1450	2.2	13.1	25	2.5		1.1	102
		3.2	12.5	28	2.5
		4.2	12	26	3
THF40-25-250A	2900	4.4	62	24	2.5	40×25	7.5	255
		6.3	60	28	2.5
		8.3	58	28	3
	1450	2.2	15.5	20	2.5		1.1	155
		3.2	15	24	2.5
		4.2	14.5	22	3
THF40-25-250B	2900	4.4	72	24	2.5	40×25	11	255
		6.3	70	28	2.5
		8.3	68	28	3
	1450	2.2	18	20	2.5		1.5	155
		3.2	17.5	24	2.5
		4.2	17	22	3
THF40-25-250	2900	4.4	82	24	2.5	40×25	11	255
		6.3	80	28	2.5
		8.3	78.5	28	3
	1450	2.2	20.5	20	2.5		1.5	155
		3.2	20	24	2.5
		4.2	19.5	22	3
THF50-32-125	2900	7.5	22	43	2	50×32	3	110
		12.5	20	51	2
		15	18.5	49	2.5
	1450	3.75	5.4	40	2		0.55	55
		6.3	5	45	2
		7.5	4.6	42	2.5
THF50-32-160	2900	7.5	34.3	35	2	50×32	4	135
		12.5	32	47	2
		15	29.6	47	2.5
	1450	3.72	8.5	30	2		0.55	68
		6.3	8	40	2
		7.5	7.5	40	2.5
THF50-32-200A	2900	7.5	42	28	2	50×32	5.5	180
		12.5	40	39	2
		15	38	43	2.5
	1450	3.7	10.5	23	2		0.75	170
		6.3	10	33	2
		7.5	9.5	36	2.5
THF50-32-200	2900	7.5	52.5	28	2	50×32	7.5	180
		12.5	50	40	2
		15	48	48	2.5
	1450	3.7	13.1	22	2		1.1	170
		6.3	12.5	33	2
		7.5	12	40	2.5
THF50-32-250A	2900	7.5	62	23	2	50×32	7.5	255
		12.5	60	33	2
		15	58	36.5	2.5
	1450	3.75	15.5	17	2		1.1	155
		6.3	15	27	2
		7.5	14.5	31	2.5
THF50-32-250B	2900	7.5	72	23	2	50×32	15	255
		12.5	70	33	2
		15	68	36.5	2.5
	1450	3.75	18	17	2		2.2	155
		6.3	17.5	27	2
		7.5	17	31	2.5
THF50-32-250	2900	7.5	82	23	2	50×32	18.5	255
		12.5	80	33	2
		15	78.5	36.5	2.5
	1450	3.75	20.5	17	2		2.2	155
		6.3	20	30	2
		7.5	19.5	33	2.5
THF65-50-125	2900	15	21.8	46	2	65×50	4	135
		25	20	61	2
		30	18.5	67	2.5
	1450	7.5	5.35	46	2		0.55	75
		12.5	5	61	2
		15	4.7	67	2.5
THF65-50-160	2900	15	35	46	2	65×50	5.5	155
		25	32	56	2
		30	30	65	2.5
	1450	7.5	8.8	40	2		1.1	145
		12.5	8	51	2
		15	7.2	60	2.5
THF65-40-200A	2900	15	42	41	2	65×40	7.5	210
		25	40	52	2
		30	38	53.5	2.5
	1450	7.5	10.5	35	2		1.5	132
		12.5	10	46	2
		15	9.5	47.5	2.5
THF65-40-200	2900	15	53	35	2	65×40	11	210
		25	50	51	2
		30	47	48	2.5
	1450	7.5	13.2	30	2		1.5	132
		12.5	12.5	46	2
		15	11.8	42	2.5
THF65-40-250A	2900	15	62	34	2	65×40	15	360
		25	60	46	2
		30	58	50	2.5
	1450	7.5	15.5	28	2		2.2	240
		12.5	15	39	2
		15	14.5	43	2.5
THF65-40-250B	2900	15	72	34	2	65×40	18.5	360
		25	70	46	2
		30	68	50	2.5
	1450	7.5	18	28	2		3	240
		12.5	17.5	39	2
		15	17	43	2.5
THF65-40-250	2900	15	82	33	2	65×40	22	360
		25	80	48	2
		30	78	50	2.5
	1450	7.5	21	28	2		4	240
		12.5	20	43	2
		15	19.4	45	2.5
THF65-40-315A	2900	15	105	28	2.5	65×40	30	480
		25	100	39	2.5
		30	98	42.5	3
	1450	7.5	26.2	22	2.5		5.5	260
		12.5	25	33	2.5
		15	24.5	37	3
THF65-40-315	2900	15	127	28	2.5	65×40	37	480
		25	125	39	2.5
		30	123	42.5	3
	1450	7.5	32.3	22	2.5		5.5	260
		12.5	32	33	2.5
		15	31.7	37	3
THF80-65-125	2900	30	22.5	52	3	80×65	7.5	195
		50	20	65	3
		60	18	70	3.5
	1450	15	5.6	50	2.5		1.1	125
		25	5	64	2.5
		30	4.5	68	3
THF80-65-160	2900	30	36	60	2.5	80×65	11	228
		50	32	64	2.5
		60	29	53	3
	1450	15	9	58	2.5		1.5	145
		25	8	62	2.5
		30	7.2	50	3
THF80-50-200A	2900	30	42	53	2.5	80×50	15	250
		50	40	63	2.5
		60	38	62	3
	1450	15	10.5	44	2.5		2.2	155
		25	10	57	2.5
		30	9.5	58	3
THF80-50-200	2900	30	53	53	2.5	80×50	15	250
		50	50	63	2.5
		60	47	55	3
	1450	15	13.2	49	2.5		3	155
		25	12.5	57	2.5
		30	11.8	48	3
THF80-50-250A	2900	30	62	44	2.5	80×50	22	480
		50	60	57	2.5
		60	58	59	3
	1450	15	15.5	39	2.5		3	370
		25	15	51	2.5
		30	14.5	52.5	3
THF80-50-250B	2900	30	72	44	2.5	80×50	30	480
		50	70	57	2.5
		60	68	59	3
	1450	15	18	39	2.5		4	400
		25	17.5	51	2.5
		30	17	52.5	3
THF80-50-250	2900	30	84	48	2.5	80×50	37	480
		50	80	56	2.5
		60	75	50	3
	1450	15	21	39	2.5		5.5	400
		25	20	51	2.5
		30	18.8	52.5	3
THF80-50-315A	2900	30	105	39	2.5	80×50	45	560
		50	100	51	2.5
		60	98	52.5	3
	1450	15	26.2	35	2.5		7.5	476
		25	25	46	2.5
		30	24.5	47.5	3
THF80-50-315	2900	30	128	39	2.5	80×50	55	560
		50	125	51	2.5
		60	123	52.5	3
	1450	15	32.5	35	2.5		11	476
		25	32	46	2.5
		30	31.5	47.5	3
THF100-80-125	2900	60	24	64	4	100×80	11	245
		100	20	65	4.5
		120	16.5	63	5
	1450	30	6	60	2.5		1.5	198
		50	5	64	2.5
		60	4	63	3
THF100-80-160	2900	60	36	60	3.5	100×80	18.5	250
		100	32	70	4
		120	28	65	5
	1450	30	9.2	58	2		3	192
		50	8	69	2.5
		60	6.8	68	3.5
THF100-65-200A	2900	60	42	63	3	100×65	30	480
		100	40	72	3.6
		120	38	71	4.8
	1450	30	10.5	60	2		4	180
		50	10	68	2
		60	9.5	63	2.5
THF100-65-200	2900	60	54	63	3	100×65	37	256
		100	50	68	3.6
		120	47	56	4.8
	1450	30	13.5	60	2		5.5	246
		50	12.5	68	2
		60	11.8	63	2.5
THF100-65-250A	2900	60	62	57	3.5	100×65	37	382
		100	60	68	3.8
		120	58	67	4.8
	1450	30	15.5	50	2		5.5	342
		50	15	63	2
		60	14.5	64	2.5
THF100-65-250B	2900	60	72	57	3.5	100×65	45	480
		100	70	68	3.8
		120	68	67	4.8
	1450	30	18	50	2		5.5	360
		50	17.5	63	2
		60	17	64	2.5
THF100-65-250	2900	60	87	60	3.5	100×65	45	550
		100	80	68	3.8
		120	74.5	67	4.8
	1450	30	21.3	50	2		7.5	420
		50	20	65	2
		60	19	64	2.5
THF100-65-315A	2900	60	105	48	3	100×65	55	670
		100	100	62	3.6
		120	98	64	4.2
	1450	30	26.2	44	2		7.5	580
		50	25	58	2
		60	24.5	60	2.5
THF100-65-315	2900	60	133	63	3	100×65	75	670
		100	125	65	3.6
		120	118	62	4.2
	1450	30	34	60	2		11	580
		50	32	64	2
		60	30	63	2.5
THF125-100-200	2900	120	57.5	54	4.5	125×100	55	660
		200	50	68	4.5
		240	44.5	61	5
	1450	60	14.5	59	2.5		11	540
		100	12.5	72	2.5
		120	11	71	3
THF125-100-250A	2900	120	62	63	3.8	125×100	55	850
		200	60	75	4.2
		240	58	74	5
	1450	60	15.5	59	2.5		11	660
		100	15	72	2.5
		120	14.5	71	3
THF125-100-250B	2900	120	72	63	3.8	125×100	75	850
		200	70	75	4.2
		240	68	74	5
	1450	60	18	59	2.5		15	660
		100	17.5	72	2.5
		120	17	71	3
THF125-100-250	2900	120	87	57	3.8	125×100	75	850
		200	80	68	4.2
		240	72	67	5
	1450	60	21.5	56	2.5		15	660
		100	20	62	2.5
		120	18.5	58	3
THF125-100-315A	1450	60	26.2	57	2.5	125×100	18.5	950
		100	25	68	2.5
		120	24.5	67	3
THF125-100-315	1450	60	33.5	66	2.5	125×100	22	950
		100	32	77	2.5
		120	30.5	68	3
THF125-100-400A	1450	60	42	56	2.5	125×100	30	1050
		100	40	62	2.5
		120	38	58	3
THF125-100-400	1450	60	52	63	2.5	125×100	37	1050
		100	50	75	2.5
		120	48.5	72	3
THF150-125-250	1450	120	22.5	61	3	150×125	22	632
		200	20	67	3
		240	17.5	63	3.5
THF150-125-315	1450	120	34	72	2.5	150×125	45	700
		200	32	74	2.5
		240	29	75	3
THF150-125-400A	1450	120	42	61	2.5	150×125	45	1180
		200	40	70	2.8
		240	38	63	3.5
THF150-125-400	1450	120	53	61	2.5	150×125	55	1180
		200	50	70	2.8
		240	46	63	3.5
THF200-150-250	1450	240	21.5	67	3.5	200×150	55	700
		400	20	79	4.3
		460	17.5	77	5
THF200-150-315	1450	240	37	67	3	200×150	75	1180
		400	32	78	3.5
		460	28.5	75	4
THF200-150-400A	1450	240	42	67	3	200×150	90	1420
		400	40	78	3.8
		460	38	75	4.5
THF200-150-400	1450	240	55	68	3	200×150	110	1420
		400	50	73	3.8
		460	45	77	4.5
THF250-200-250	1450	600	22	78	4.1	250×200	55	1300
		800	20	82	5
		960	16	81	6
THF250-200-315	1450	600	34	76	4.8	250×200	90	2050
		800	32	80	5.5
		960	28	79	6.4
THF250-200-400A	1450	600	42	59	3.5	250×200	110	2500
		800	40	72	4.3
		960	38	71	5
THF250-200-400	1450	600	54.5	59	3.5	250×200	160	2500
		800	50	72	4.3
		960	39	71	5
THF300-250-315	1450	1550	35	68	3.6	300×250	220	2980
		1400	32	84	4.5
		1300	26	75	5.4
THF300-250-400	1450	1550	55	65	4.1	300×250	250	5000
		1400	50	78	5
		1300	42.5	75	6
