一、产品简介：

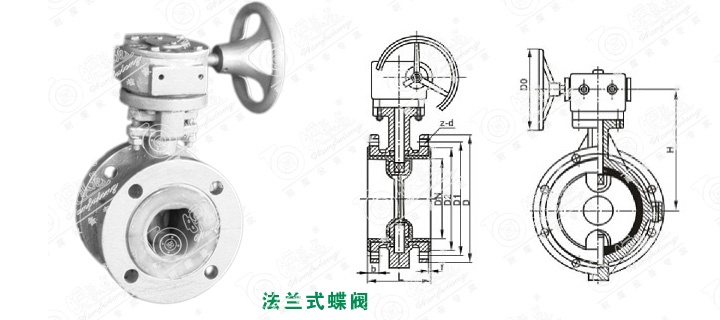

法兰式/对夹式蝶阀 蜗轮传动全衬里型 阀体全衬里、蝶板全衬里、蝶板与蝶板轴双D组合装配,蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。

   阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；从而达到产品结构紧凑、外形美观，工艺合理、性能可靠。

   保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成。产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。产品主体材料：铸钢、不锈钢、铸铁等，产品内衬材料：F4、F46、F3、F2、PFA、PVDF、FRPP、PE、PO。连接形式:对夹式、法兰式连接；适用温度：-25~180℃;驱动装置：电动、气动、蜗轮传动;公称压力：PN1.0、N1.6、PN2.5和CLASS150;公称通径：DN15-DN250。


二、性能参数表：

公称通径		主 要 尺 寸								参考值
DN(mm)	PNS(inch)	L		D	D1	D2	f	b	Z-d	Do	H
		对夹	法兰
		PN1.0MPa
40	3/2	33	106	150	110	85	3	19	4-18	150	140
50	2	43	108	165	125	100	3	21	4-18	150	140
65	5/2	46	112	185	145	120	3	21	4-18	150	150
80	3	46	114	200	165	135	3	21	8-18	150	165
100	4	52	127	220	180	155	3	23	8-18	200	180
125	5	56	140	250	210	185	3	23	8-18	200	200
150	6	56	140	285	240	210	3	25	8-23	280	220
200	8	60	152	340	295	265	3	25	8-23	280	270
250	10	68	165	395	350	320	4	28	12-23	200	320
300	12	78	178	445	400	370	4	23	12-23	240	330
350	14	78	190	505	460	430	4	28	16-23	240	385
400	16	102	216	565	515	480	4	28	16-26	280	430
450	18	114	265	615	565	530	4	30	20-26	280	480
500	20	127	229	670	600	580	4	30	20-26	320	540
600	24	154	267	780	725	680	5	34	20-30	320	610
700	28	165	292	895	840	795	5	36	24-30	360	650
800	32	190	318	1015	950	900	5	38	24-33	360	710
900	36	203	330	1115	1050	1000	5	40	28-33	380	780
1000	40	216	410	1230	1160	1050	5	42	28-36	400	900
1200	48	254	470	1455	1380	1330	5	44	32-39	400	1050
如需其它尺寸与标准，请电话联系我公司
